Mga uri ng roof truss: king post, queen post, Howe, Pratt at Fink

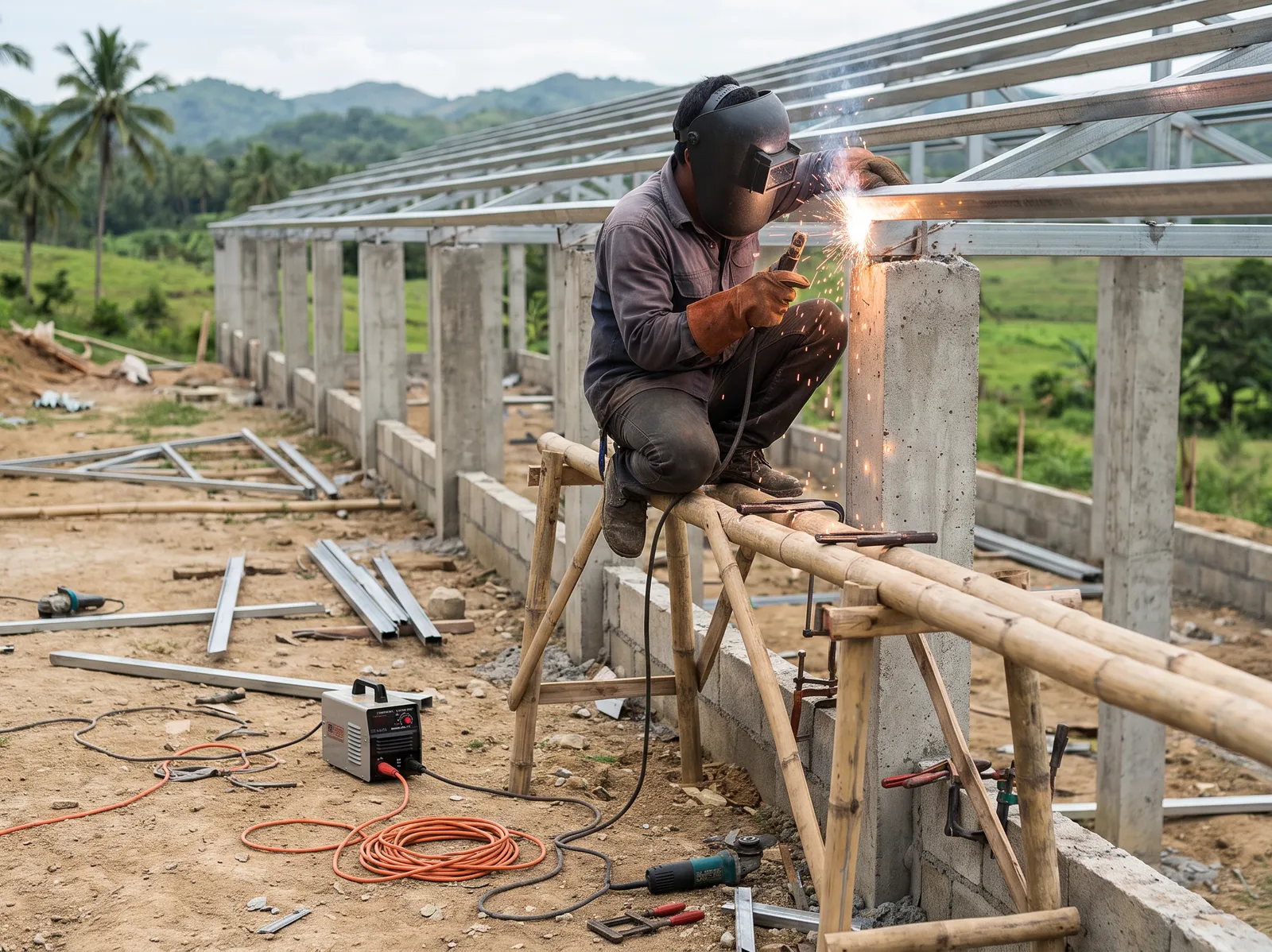

Wine-weld at itinatayo sa lugar.
Humingi ng quoteAng roof truss ay frame ng mga tatsulok na nagdadala ng bubong papunta sa pader. Ang king post truss ay may isang poste sa gitna at para sa maikling span; dalawa ang poste ng queen post; mas maraming web member ang Howe, Pratt at Fink para sa mas mahabang span. Sa bahay, bodega, babuyan at manukan, madalas itong wine-weld mula sa C-purlin, angle bar o tubo. Pupunta ang aming welder sa lugar at doon ito wine-weld — tingnan ang aming serbisyo sa welding ng roof truss.
Limang karaniwang uri ng truss
| Uri | Web member | Daloy ng bigat | Karaniwang gamit |
|---|---|---|---|
| King post | Isang poste sa gitna | Compression sa itaas na chord; tension sa ibabang chord at poste | Maikling span: maliit na bahay, garahe |
| Queen post | Dalawang poste | Compression sa labas; tension sa mga poste | Mas mahaba kaysa king post |
| Howe | Poste at diagonal sa bawat panel | Compression sa diagonal; tension sa poste | Mahabang span: bodega, farm |
| Pratt | Gaya ng Howe, baligtad ang diagonal | Tension sa diagonal; compression sa poste | Mahabang span: bodega, farm |
| Fink | Hugis-W na web | Hinahati ng maiikling member ang bigat | Bubong ng bahay |
Daloy ng bigat ng bubong: Tennessee DOT, mga uri ng truss (king post, queen post, Howe, Pratt). Pangkalahatang gabay ang huling hanay; ang engineer ang pipili ng uri.
Bakal para sa truss: timbang bawat metro
| Bakal | Timbang bawat metro |
|---|---|
| C-purlin 2" × 4" (50 × 100 mm, 15 mm lip), 1.5 mm | 2.71 kg |
| Angle bar 40 × 40 × 4 mm | 2.39 kg |
| Angle bar 50 × 50 × 5 mm | 3.73 kg |
| Square tube 50 × 50 × 2 mm | 3.01 kg |
Nominal na sukat, kinuwenta mula sa densidad ng bakal, 7,850 kg/m³ (Engineering ToolBox); matulis ang kanto sa kuwenta. Ang sukat at kapal ay mula sa plano ng engineer.
Pagdisenyo ng roof truss: ano ang nagpapasya
Span
Ang layo sa pagitan ng pader o poste. Mas maraming web member at mas malaking bakal sa mahabang span.
Pitch ng bubong
Ang tarik ng itaas na chord. Ito ang nagtatakda ng taas ng truss at bilis ng agos ng ulan.
Pagitan
Ang layo ng bawat truss ang nagpapasya sa purlin at sa bigat na dala ng bawat truss.
Hangin
Dapat kumapit ang yero, purlin at dugtungan laban sa hangin ng bagyo na umaangat sa bubong.
Suporta
Wine-weld o bina-bolt ang bawat truss sa anchor sa column o beam.
Engineer, permit at gusali sa farm
Structural ang roof truss. Ayon sa National Building Code, ang civil at structural na dokumento ay inihahanda, pinipirmahan at sine-seal ng lisensyadong civil engineer (PD 1096 IRR, Sec. 302; buong teksto). Walang building permit sa pagpapalit ng lumang yero, gutter o fascia kung walang structural member na apektado (Sec. 301) — structural na pagbabago ang bagong truss.
Mahaba at bukas ang gilid ng babuyan at manukan, kaya umuulit ang parehong truss sa bawat bay: isang magandang disenyo, wine-weld nang maraming beses. Planado ang babuyan at manukan ng aming pamilya sa Gepanaga’s Farm sa Ronda.
Malapit sa dagat, mas mabilis kalawangin ang bakal: sa ISO 9223, corrosion class C4 ang lugar na wala pang isang kilometro mula sa dagat (HDGASA, batay sa ISO 9223). Primer at top coat, o galvanized na bakal sa mga bayang tabing-dagat gaya ng Moalboal at Badian.
Paano pumapasok ang trabaho, bakal at biyahe sa quote: paano kinukuwenta ang presyo ng welding.
Ipadala ang plano o sukat ng bubong. Humingi ng quote para sa truss — gumagawa at nagkakabit kami sa Ronda at southwest Cebu.
Mga tanong
Ano ang king post truss?
Tatsulok na truss na may isang patayong poste sa gitna. Compression sa itaas na chord; tension sa ibabang chord at poste. Para sa maikling span.
King post o queen post: ano ang pagkakaiba?
Isang poste sa gitna ang king post; dalawa ang queen post, kaya mas mahabang span ang kaya nito.
Anong truss para sa bodega o babuyan?
Madalas Howe o Pratt sa mahaba at bukas na gusali. Ang engineer ang pipili ayon sa span at bigat.
Anong bakal ang ginagamit sa roof truss?
Karaniwan ang C-purlin, angle bar at square tube. Ang sukat at kapal ay mula sa plano ng engineer.
Kailangan ba ng engineer sa roof truss?
Oo. Ayon sa PD 1096 (Sec. 302), pinipirmahan at sine-seal ng lisensyadong civil engineer ang structural na dokumento. Sinusunod namin ang plano.
